進料粒度：≤100mm
產量：10-160噸/小時
復合式破碎機是新型細碎、粗磨產品，主要用于中、小型破碎水泥生料、熟料，用于建筑用砂、鐵礦石、砂巖、石膏、煤矸石、塊煤等其它中硬礦石的破碎。
復合式破碎機具有破碎比大，破碎水份含量高，對水份含量高的物料加工為理想，出料粒度可任意調節，無篩條設置，含泥沙量大的物料不會堵塞，不可破碎物進入機體可自動排出，不會造成設備的損壞。該復合式破碎機生產效率高，結構獨特、運作平穩、噪音低、維修方便，開啟工作倉門即可輕松更換損件。
產品優勢
本系列破碎機是在我公司PEL立式復合破碎機（該機已列入國家機械行業標準）基礎上，結合國內外細碎技術進行優化設計而成的新產品，其性能已達國內先進水平，用于破碎各種中硬礦石，可廣泛應用于礦山、冶金、耐材、水泥、煤炭、玻璃、陶瓷、電力等行業。復合式破碎機具有破碎比大，出料粒度可以任意調節，不受板錘、襯板磨損的影響、無篩條設置，破碎水分含量高、含泥量大的物料不宜堵塞等特點。
復合式破碎機簡稱為復合破，是破碎生產線和制砂生產線中常用設備之一。主要用途：本系列適用于建材、礦業、冶金、化工工業破碎石灰石、熟料、煤及其它礦石，其抗壓強度不超過140兆帕濕度不大于15%。

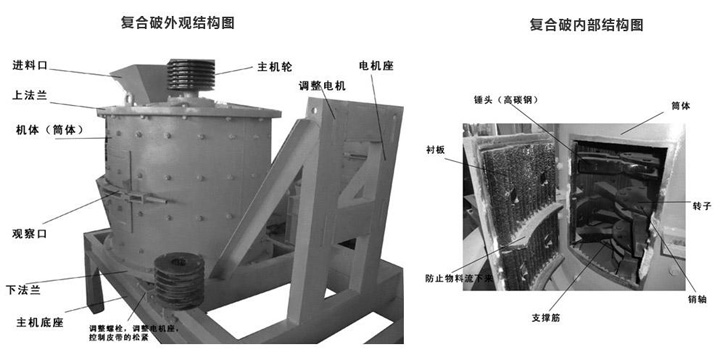

復合式破碎機外觀結構：法蘭是使管子與管子相互連接的零件，連接于管端。法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。（對于復合破來說，就相當于一個蓋子蓋在筒體上）
復合式破碎機內部結構：機體內有4個破碎腔，每一塊襯板對應一個破碎腔，可以理解為腔破碎。轉子由主軸、轉子盤、銷軸和錘頭組成。
技術參數
型號 | 800 | 1000 | 1250 | 1500 | 1750 | |
轉子直徑 | 650 | 800 | 1000 | 1250 | 1560 | |
筒體高度 | 800 | 850 | 850 | 1000 | 1410 | |
主軸轉速(r/min) | 1350 | 970 | 740 | 650 | 600 | |
進料粒度 | 50 | 70 | 100 | 100 | 100 | |
出料粒度 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | |
處理量(t/h) | 5-15 | 10-30 | 20-60 | 30-80 | 40-100 | |
電動機 | 功率 | 30 | 55 | 75 | 110 | 132 |
轉速 | 1440 | 1440 | 750 | 750 | 750 | |
外形尺寸(長×寬×高)(mm) | 2200×860×1980 | 2700×1160×2000 | 2800×1400×2730 | 3100×1900×2300 | 3350×2100×2800 | |
總重量 | 2.3 | 4.5 | 9.73 | 18.1 | 26.61 | |
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
